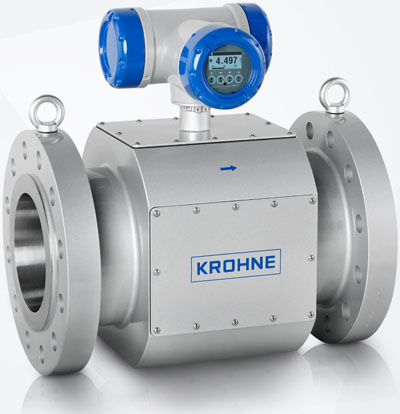

Ультразвуковой расходомер Krohne серии ALTOSONIC V12
12-лучевые расходомеры для высокоточного
измерения расхода природного газа (метана). Коммерческий учёт: OIML R137
(класс 0,5), MI-002, AGA9 и т.д.
Различные варианты, предоставляемая на
безвозмездной основе обширная диагностика на базе мониторинга технического
состояния прибора.
Фланец: DN100…1600; макс. PN450 /
ASME класс 2500. 12 акустических каналов для обеспечения
превосходной устойчивости к завихрениям и встроенного резервирования. Длина прямого участка
трубы на входе всего 5D обеспечивает соответствие требованиям AGA9, ISO 17089 и
MID
Технические
характеристики:
Принцип измерения: Время прохождения
акустического сигнала
Область применения: Измерение расхода природных
газов с минимальным содержанием метана 75 %.
Прочие применения по запросу.
Первичная измеряемая величина: Время
прохождения сигнала
Вторичные измеряемые величины:
Фактический объемный расход и суммарный объемный расход
Конструкция: состоит из первичного
преобразователя с ультразвуковыми сенсорами и конвертера сигналов, размещенного
над первичным преобразователем и
предназначенного для обработки и отображения информации.
Типоразмер: DN100...350: корпус
изготовлен из цельной заготовки. DN400...1600: сварная конструкция.
Конвертер
сигналов: Входы
/ Выходы:
Без встроенной
диагностической платы: Дискретный
выход: 4х, Последовательный: 1x Modbus поверх RS 485
Со встроенной
диагностической платой: Сигналы
от диагностической платы попадают в категорию некоммерческого учета. Для целей
коммерческого учета сертифицированы только те сигналы, которые поступают
непосредственно от базового блока электроники.
Дискретный выход: 4х
Последовательный: 2x Мodbus поверх RS
485 (настраивается индивидуально), Ethernet: 2x, Токовый выход: 1x 4...20 мА,
Токовый
вход: 1x Multidrop (двойной) HART®
Точность: <= ±0,2 % от измеренного
значения, калибровка по расходу под высоким давлением,
<= ±0,1 % от измеренного значения,
калибровка и линеаризация.
Повторяемость < ± 0,1%
Рабочая температура: Стандартное
исполнение: -20...+70 °C, опционально: -40...+100 °C
Температура окружающей среды: -40…+60°C
Температура
хранения -40…+60°C
Диапазон измеряемого давления: 1...450
бар / 0,1...45МПа
Источник питания 24 В постоянного тока (-25
%/+30 %) / 3 A.
Потребляемая мощность: Без встроенной
диагностической платы: <= 10 Вт
Со встроенной диагностической платой:
<= 17 Вт
Кабельные вводы
Стандартное исполнение: M20 x 1,5Для запроса цен на расходомеры Krohne и комплектующие к ним просьба направить заявку
в свободной форме: info@rashodomery.org или просто позвоните +7 (499) 322-93-90
