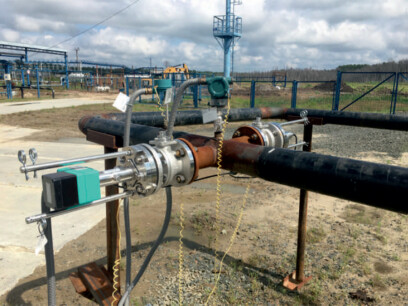

Ультразвуковой расходомер газа КТМ100 РУС
Ультразвуковой расходомер для технологического и коммерческого (двухлучевая версия с погрешностью 1%) учета попутного нефтяного, факельного, природного газа там, где точность, работоспособность, долговечность и надежность имеют огромное значение.
Области применения: технологический учет газа, учет факельного газа, учет попутного нефтяного газа, учет эмиссии парниковых газов дымовых выбросов, учет газов при утилизации отходов (в т.ч. на мусоросжигательных заводах), учет воздуха в системах вентиляции и отопления.
Технические характеристики:
Измеряемые параметры:
Принцип измерения: Измерение
скорости прохождения ультразвукового импульса
Измеряемые величины: Массовый
расход, объемный расход фактический и приведенный к стандартным условиям,
молекулярная масса, суммарный объем и масса газа, приведенная к стандартным
условиям, скорость потока газа, температура газа, скорость распространения
звука
Диапазон скоростей измеряемого
потока: 0,03 - 120 м/с; 0,03 - 90 м/с; 0,03 - 65 м/с
Относительная погрешность
измерений: 1-лучевое измерение: 2% или 1,5% , 2-лучевое измерение:
1,5% или 1%
Относительная погрешность
вычислений: 0,005%
Разрешение: 0,001 м/с
Воспроизводимость: 0,2% при 10 м/с
Масштабирование диапазонов
измерения: до 4000 : 1; до 3000 : 1; до 2166 : 1
Внутренний диаметр газохода: 0,1…0,6
м; 0,2…1,8 м; 0,3…1,8 м; 0,15…1,8 м
Измеряемая среда:
Температура газа:
Стандартный диапазон: -70 ...+180
°C; -40 ... +260°C
Высокотемпературный диапазон: Зона
1: -70 ... +280 °C, Зона 2: -70 ... +260
°C
Низкотемпературный диапазон: -196
...+100 °C
Давление (относит. атмосферного): -0,5
… 16 бар
0,5 бар изб. давл. при эксплуатации сменного приспособления, при сменных
исполнениях КТМ100 РУС Ex-ПР
- Блок обработки данных МЦУ: -40 ... +60°C
Приемопередатчик, зона 1: ATEX II 2G Ex d [ia] IIC T4, ATEX II 2G Ex de [ia] IIC T4, CSA Cl I, Div1/Div2; Cl I,
Зона 1/ Зона 2. Опции: Класс темп. T6. Зона 0 для ультразвуковых преобразователей ATEX I/2G Ex d [ia] IIC T4;
Приемопередатчик: Алюминий, нержавеющая сталь IP 65/67
Контрольные функции: Автоматическая самодиагностика с контролем нуля и проверкой диапазона
- Блок обработки данных МЦУ: -40 ... +60°C
Приемопередатчик, зона 1: ATEX II 2G Ex d [ia] IIC T4, ATEX II 2G Ex de [ia] IIC T4, CSA Cl I, Div1/Div2; Cl I,
Зона 1/ Зона 2. Опции: Класс темп. T6. Зона 0 для ультразвуковых преобразователей ATEX I/2G Ex d [ia] IIC T4;
Приемопередатчик: Алюминий, нержавеющая сталь IP 65/67
Контрольные функции: Автоматическая самодиагностика с контролем нуля и проверкой диапазона
Условия эксплуатации:
Температура:
- Приемопередающие блоки: -40 ...
+70°C; опция: -50 ... +70°C
Соответствие нормативной документации:
Взрывобезопасность:
ATEX
II 2G Ex d IIC T4, ATEX II 2G Ex de IIC T4, CSA Cl I, Div1/Div2; C l I, Зона 1/ Зона 2. Опции: Класс темп. T6;
ATEX
II 2G Ex d [ia] IIC T4, ATEX II 2G Ex de [ia] IIC T4, CSA Cl I, Div1/Div2; Cl
I, Зона 1/Зона 2 Опции: Класс темп. T6. Зона 0 для ультразвуковых преобразователей ATEX I/2G Ex
d [ia] IIC T4
Приемопередатчик, зона 2: ATEX II
3G Ex nA II T4
Блок обработки данных МЦУ, non-Еx:
Расстояние установки МЦУ до 1 000 м от места измерения (места установки
приемопередающего блока)
Блок обработки данных МЦУ, Зона 1:
ATEX II 2G Ex d IIC T4; CSA СI, div1; Сl I, Зона 1
Блок обработки данных МЦУ, Зона 2:
ATEX II 3G Ex nA II T4; CSA Сl I,
Зона 2
Степень защиты:
Блок обработки данных МЦУ: Сталь,
нерж. сталь. Стандартный корпус: IP65, корпус Ex d: IP66, корпус 19": IP20
Информационные входы, выходы, управление через блок
обработки данных МЦУ:
Аналоговые выходы: 1 активный
выход: 0/2/4 … 22 mA, макс. нагрузка 750 Ω 4), соотв. NAMUR NE43
Аналоговые входы: 2 входа: 0 ...
5/10 V или 0 ... 20 mA 5)
Дискретные выходы: Выход
импульсный/частотный (опция); 5 выходов: 30 V DC/2A, 120 V AC/1 A, свободно
конфигурируемые с изменяемой логикой, статусные сигналы: норма/неисправность,
обслуживание, контрольный цикл, граничные значения, необходимость
обслуживания
Дискретные входы: 4 входа с
изменяемой логикой
Интерфейсы: USB, RS485 через интерфейсный модуль (опция),
RS232 (для обслуживания), Ethernet через интерфейсный модуль
(опция)
Протокол шины (опция): MODBUS через RS485 или через Ethernet, HARTBUS (pending), PROFIBUS DP через RS485, Foundation Fieldbus, TCP/IP через Ethernet
Основные сведения:
Компоненты системы: Приемопередающие
блоки УППС 100, Блоки МЦУ, питание 220 V AC; версия с питанием 24 V DC -
опционально, Монтажный комплект (установочный патрубок, шаровой кран,
прокладки, болты, гайки)
Управление: Через управляющий
модуль МЦУ или программное обеспечение SOPAS ET
