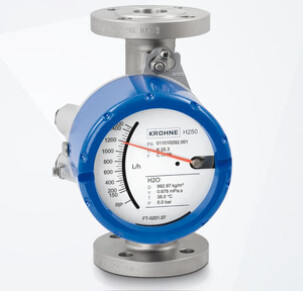

Цельнометаллический ротаметр Krohne серии H250 M40
Стандартный расходомер с переменным сечением (VA) без подключения электропитания для обрабатывающей промышленности и OEM. Прочная закрытая конструкция с высокой устойчивостью к давлению, температуре и свойствам измеряемой среды. Измеритель VA сочетает в себе механическое измерение расхода жидкостей или газов с современными коммуникационными возможностями. Дополнительные электронные модули могут быть добавлены или заменены в любое время без прерывания процесса. Модульная конструкция прибора и гибкая производственная структура являются основой для создания специальных версий прибора, предназначенных для конкретных условий применения и требований заказчика.
Технические
характеристики:
Область применения Измерение расхода жидкостей, газов
и пара
Функционирование /Принцип измерения: Принцип измерения
переменного сечения
Первичная измеряемая величина: Положение поплавка
Вторичная измеряемая величина: Рабочий и приведённый к
стандартным условиям объёмный расход
Точность измерений:
Директива VDI / VDE 3513, лист 2 (qG = 50%)
H250 /RR /HC /F: 1,6%
H250/C (керамика, PTFE), H250H, H250U, H250 (100:1): 2,5%
Макс. рабочая температура: TS -196...+300°C
Степень защиты: M40, M40S, M40R: IP 66/68, M40R: IP69K
Демпфирование поплавка при измерении газов рекомендовано:
DN15...25: Рабочее давление: <0,3 бар
DN50...100: Рабочее давление: <0,2 бар
Простой и не требующий больших затрат монтаж:
измерение расхода и отображение результатов не требует вспомогательного
источника питания
Модульная
конструкция прибора позволяет адаптировать его к любым применениям
- Предельные выключатели (NAMUR, 3-проводной
транзистор или язычковый герметизированный контакт)
- 2-проводной аналоговый выход 4…20 мA с протоколом HART
- Интерфейс Fieldbus / Profibus PA
- Графический жидкокристаллический дисплей со счетчиком расхода и импульсным выходом
- 2-проводной аналоговый выход 4…20 мA с протоколом HART
- Интерфейс Fieldbus / Profibus PA
- Графический жидкокристаллический дисплей со счетчиком расхода и импульсным выходом
Универсальная концепция защиты: взрывозащищенное и
искробезопасное исполнение
Класс защиты от проникновения посторонних сред:
IP66/68, IP69K, NEMA 4x/6
Возможно любое расположение расходомера: вертикальное,
горизонтальное, а также на нисходящем потоке.
Прочная конструкция из нержавеющей стали, пригодная
для применения на давлениях до 3000 бар и температурах –200 ... + 400 °C
Опционально доступно покрытие из PTFE и керамики для
применения на кислотах и щелочах
Высокая безопасность применений, даже при измерении
очень малых расходов
Высокая и долгосрочная стабильность
Верхний предел измерений для жидкостей: от 10 до 120
000 л/ч (вода: 20°C)
Верхний предел измерений для газов: от 0.7 до 2800
м3/ч (воздух: 20°C, 1.013 бар)
Динамический диапазон измерения: 10:1 (опционально
100:1)
Погрешность: 1.6 % по VDI/VDE 3513-2 (qG = 50%)
Фланцы по EN (DN15-DN150), ASME and JIS. Винтовое
и клеммное соединение, свариваемые края, и т.п.
Особое
исполнение для пищевой и фармацевтической промышленности (сертификат EHEDG)Для запроса цен на расходомеры Krohne и комплектующие к ним просьба направить заявку
