Ультразвуковой счетчик для коммерческого учета газа КТМ серии KTM700
Продукция > КТМ

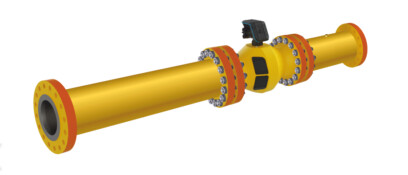

Ультразвуковой счетчик для коммерческого учета газа КТМ700
Многоканальные счетчики с несколькими комбинациями акустических каналов, обеспечивающие максимальную точность и надежность измерений расхода газа.
Области применения: коммерческий учет природного и попутного нефтяного газа; измерение расхода газов с высоким содержанием гелия, водорода, углекислого газа; измерение расхода газа на этапах производства и регазификации СПГ; узлы учета газа ограниченных размеров; узлы учета газа с обязательным дублированием средств измерения расхода; узлы учета газа ГРС, компактно размещенные с узлами редуцирования; узлы учета газа с широким диапазоном рабочего давления.
Технические
характеристики:
Измеряемые параметры: Объемный расход при рабочих условиях, объемный расход при стандартных
условиях, объем при рабочих условиях, объем при стандартных условиях, скорость
газа, скорость звука, массовый расход
Диапазон измерений расхода газа, м3/ч: От 5 до 120 000
Номинальный диаметр трубопровода, мм: От 80 до 1 400
Диапазон температур измеряемого газа, °С: От - 46 до + 180, От -
194 до + 280 (по запросу)
Диапазон давлений измеряемого газа, МПа: От атмосферного до 45
Диапазон значений скоростей потока измеряемого газа, м/с: От 0 до 63
Относительная погрешность измерений: В диапазоне Qt ...
Qmax:
≤± 0,5 % при имитационной поверке
≤± 0,3 % при проливке на стенде
Диапазон температур окружающей среды, °С: от - 40 до + 70, от - 60 до + 70 (по запросу)
≤± 0,5 % при имитационной поверке
≤± 0,3 % при проливке на стенде
Диапазон температур окружающей среды, °С: от - 40 до + 70, от - 60 до + 70 (по запросу)
Максимальная
относительная влажность окружающей среды, %:95
Степень защиты от
проникновения пыли, влаги и твердых тел по ГОСТ 14254-96: IP66/67
Напряжение питания
постоянного тока, В: от 10,8 до 28,8, от 6 до 16 (при
использовании искробезопасного источника питания), 10,8 (с резервной батареей 2
400 мАч, опционально)
Потребляемая мощность, Вт: От 0,45 до 2,45
Атмосферное давление, кПа: От 84 до 106,7
Габаритные размеры (в зависимости от
типоразмера и типа марки стали корпуса):
длина, мм: От 240 до 2 800
высота, мм: От 454 до 2 015
ширина (диаметр фланца), мм: От 190 до 1 855
длина, мм: От 240 до 2 800
высота, мм: От 454 до 2 015
ширина (диаметр фланца), мм: От 190 до 1 855
Масса, кг: От 75 до 12 100
Средний срок службы,
лет, не менее: 20
Параметры
взрывозащиты, соответствуют
стандартам: ТР ТС 012/2011
Применяемые виды
взрывозащиты: Взрывонепроницаемая оболочка - «d»,
Повышенная взрывозащита (клеммная коробка) - «е»
Искробезопасная электрическая цепь - «ia», Оптическое излучение - «op is»
Искробезопасная электрическая цепь - «ia», Оптическое излучение - «op is»
Архивы: Стандартный архив данных (6 000 записей)
2 Настраиваемых пользователем архива (по 6000 записей каждый)
2 Настраиваемых пользователем архива (по 6000 записей каждый)
Журналы: Журнал событий (1 000 записей)
Журнал параметров (250 записей)
Журнал метрологически значимых параметров (50 записей)
Журнал параметров (250 записей)
Журнал метрологически значимых параметров (50 записей)
Метод приведения к
стандартным условиям: ГОСТ 30319.2-2015, ГСССД МР 113-03
Входные/Выходные
сигналы:
Аналоговый выход: 1 выход 4-20 мА, 250 Ом,
Активный/Пассивный, оптически изолированный
Цифровые выходы: 4 выхода. Пассивные, электрически
изолированные, типа открытый коллектор или NAMUR;
Настраиваемые, максимальная частота 10кГц
Последовательные интерфейсы: Оптический инфракрасный интерфейс на дисплее, RS485,
3 выхода, протокол MODBUS ASCII (или RTU), RS232 (RTS/CTS). HART-Master для
подключения внешних датчиков давления и температуры, Ethernet TCP, протокол
MODBUS TCP, EncoderНастраиваемые, максимальная частота 10кГц
Для запроса цен на расходомеры КТМ и комплектующие к ним просьба направить заявку
в свободной форме: info@rashodomer.su или просто позвоните +7 (499) 322-93-90
Каталоги и опросные листы для заказа счетчика газа KTM серии КТМ700
КТМ Каталог 2018
КТМ Каталог 2020
КТМ Каталог Счетчик газа ультразвуковой КТМ-700
